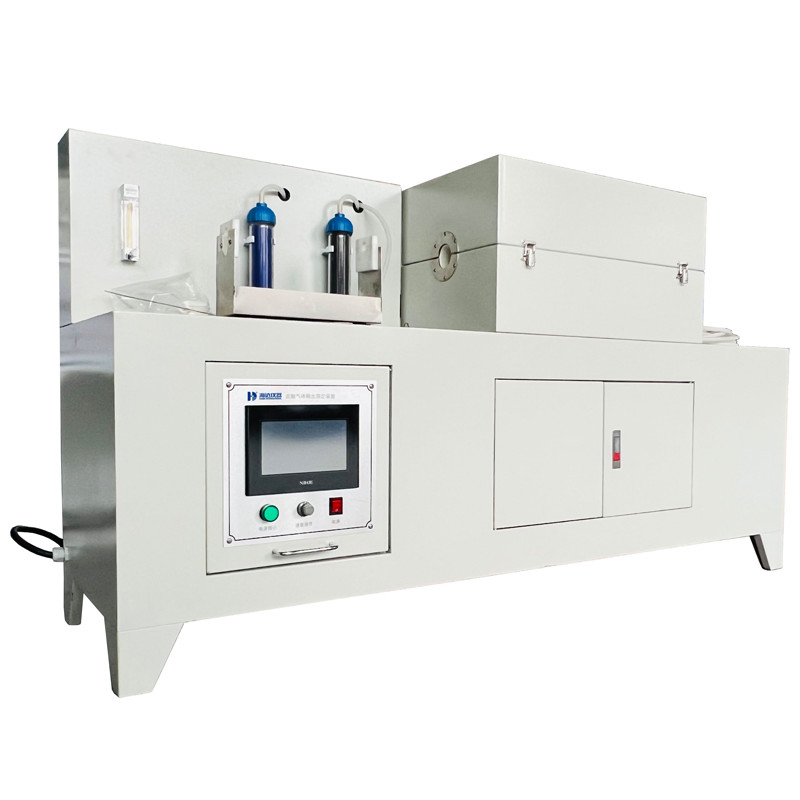

دستگاه اندازه گیری گازهای گازی آمپول هالوژن

دستگاه اندازه گیری انتشار گازهای هالوجن اسید

توضیحات:

این دستگاه مقدار pH، اسیدیت و رسانایی گازهای منتشر شده در هنگام احتراق مواد از کابل ها یا کابل های نوری را اندازه گیری می کند.برای تعیین کل محتوای گازی اسید هالوجنی در کابل های کم هالوجنی و بدون هالوجنی و برای ارزیابی اسیدیت گاز از طریق اندازه گیری pH و رسانایی استفاده می شود.

انطباق Sتاندرد ها:

GB/T 17650.1 (روش های آزمایش برای گازهای تولید شده در هنگام احتراق مواد از کابل ها یا کابل های نوری)
GB/T 17650.2-8
IEC 60754-1:1994، IEC 60754-2:1991
GB/T 19666-2005 (قوانین کلی برای سیم ها و کابل های ضد شعله و ضد آتش)
GA 306.1-2007 (بخش 6)3.4) GA 306.2-2007 (بخش 6)3.4)

UL 2556-2007 (بخش های 9.10 و 9.11)

1کوره لوله ای:

اتاق گرمایش:طول موثر: 600mm؛ قطر: Ø42mm.

سیستم گرمایش:سیستم گرمایش الکتریکی تنظیم شده؛ قدرت: 220V/10KW (شکل 1)

2لوله احتراق:

ماده:لوله مقاوم به خوردگی سیلیکون

ابعاد:قطر داخلی: 40 میلی متر؛ طول نطفه در ورودی: 60 × 200 میلی متر؛ طول نطفه در خروجی: 60 × 100 میلی متر (به منظور گسترش حرارتی).

3قایق احتراق:

ماده:لوله کوارتز ذوب شده

ابعاد:طول: 100mm عرض: 25mm عمق: 10mm

مکانیسم تغذیه:با يه آهنربا و سيم پلاتين رانده ميشه

4جمع آوری گاز:

بطری های جذب:دو بطری؛ یکی مجهز به یک مخلوط کننده مغناطیسی است و حاوی 220 میلی لیتر محلول هیدروکسید سدیم است.

5سیستم تامین گاز:

اندازه گیری جریان هوا:محدوده تنظیم شده: 20×200 میلی لیتر.

کمپرسور:توسط کاربر ارائه شده است.

6نمونه گیری:

مقدار نمونه:500-1000 میلی گرم

7اندازه گیری محتوای اسید هالوجن:

توازن تحلیلی (اختیاری):دقت: 0.1mg

پی اچ متر دیجیتال:دقت: 0.02 pH

اندازه گیری رسانایی:محدوده: 0 ‰ 1 × 105 μS / سانتی متر

سیستم کنترل:PLC + Weintek صفحه لمسی برای کار دقیق و کاربر پسند.

8اجزای کلیدی:

• کوره گرمایش لوله ای (یک مجموعه)
• لوله گرمایش کوارتز (یک مجموعه)
• جعبه کنترل (1 واحد)
• مخلوط کننده مغناطیسی (یک واحد)
• فیله فیلتر (500 میلی لیتر، 2 واحد)
• بطری شوینده گاز (500 میلی لیتر، 2 واحد)
• ترموکوپل نوع 1.5 (یک مجموعه)
• لوله های سیلیکونی (3 متر)
• لوله های لاستیکی (2 متر)
• قایق های احتراق (20 واحد)
• اندازه گیری دیجیتالی pH (یک واحد)
• اندازه گیری رسانایی (یک واحد)
