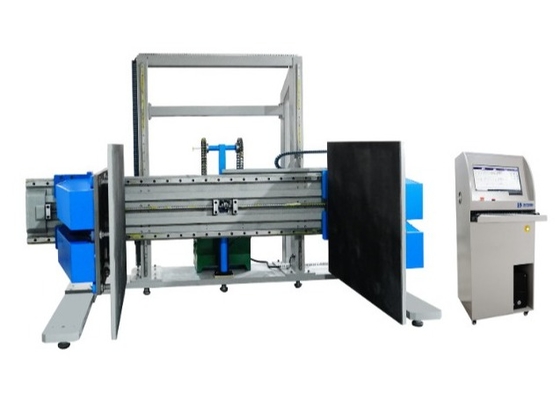

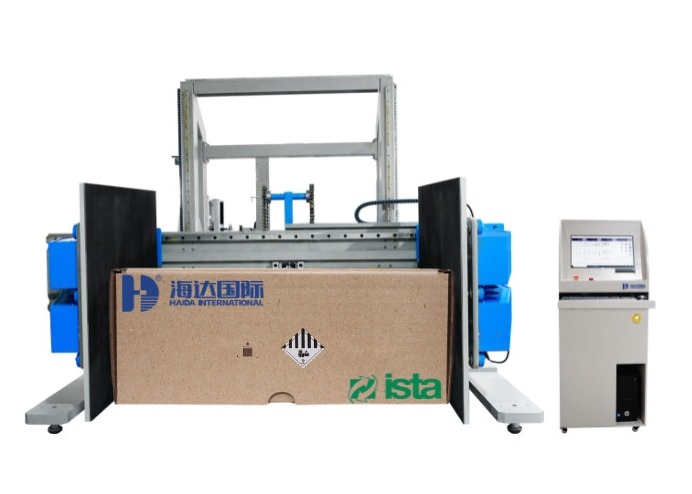

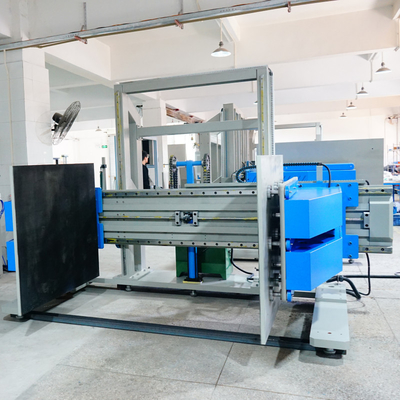

دستگاه آزمایش بسته کنترل PLC ، دستگاه آزمایش نیروی کلیمپ کارتون
توضیحات محصول
Package & Carton Clamp Force Testing Machine is designed to measure the deflections of product packages and protective capacity of packages for product when suffering level pressure in the process of transportation and storage to improve the quality of product package.
پارامترهای اصلی
| پست ها |
مشخصات |
| شکل نمونه |
بسته حمل و نقل موازی |
| حداکثر وزن آزمایش |
۵۰۰ کیلو |
| فشار قفل |
فشار 400-3000Lb (قابل تنظیم) می تواند بر روی سطح مربوطه مطابق با نمودار حمل و نقل در نمونه آزمایش اعمال شود. |
| اندازه پلاکت |
H48in * D48in |
| تنظیم ارتفاع صفحه قفل |
0 تا 1000 میلی متر |
| سرعت بلند کردن |
50-300mm / min، سرعت ثابت تنظیم شده |
| عرض صفحه پخش |
200 تا 2000 میلی متر |
| ابعاد |
2000*2800*2350 میلی متر |
| دقت سنسور |
1/100000 |
| دقت اندازه گیری |
۱٪ |
| دقت جابجایی قفل |
± 0.5MM |
| کنترل کننده قدرت |
کامپیوتر حداکثر مقدار قدرت را به زبان چینی و انگلیسی نشان می دهد |
| الزامات اسفلنت |
دو صفحه گیرنده 2000 پوند موازی و صاف بدون تغییر شکل در شرایط کار، حالت عمودی بین اسفلنت و کف، ضخامت اسفلنت ≥15mm است،اسفلنت می تواند عمل و چرخه کلیمپ را درک کند، باز کردن، افزایش و کاهش چرخه |
| حالت توقف اتوماتیک |
حد بالا و پایین را برای توقف تنظیم کنید |
| حالت انتقال |
کنترل موتور سرو نیروی کلیمپ و کنترل موتور AC بالا و پایین |
| دستگاه محافظ |
حفاظت از نشت، دستگاه محدودیت حرکت |
| ميتونه به يه کامپيوتر متصل بشه |
|
| ولتاژ کار |
AC 220V / 50HZ |
استانداردهای طراحی
ASTM D642، ASTM D6055، استاندارد شرکت SEARS آمریکا.
حفاظت از ایمنی
حفاظت از بیش از حد بار، محافظت از بیش از حد ولتاژ و دستگاه محافظت از موقعیت محدود
روش آزمایش فشرده سازی کلیمپ محصولات بزرگ
1قبل از قرار دادن محصول بسته بندی شده بین صفحات، بررسی کنید که نیروی کلیمپ با استفاده از شاخص کلیمپ.شاخص باید بین محورهای نقاط مفصل صفحه قرار داده شود تقریبا 1/2 راه تا صفحه.
2هر بار که محصول قفل می شود، این نیروی باید حداقل 15 ثانیه و نه بیشتر از 1 دقیقه اعمال شود.
3. Apply the clamp force on the sample with the platens resting on the floor and the front edge of the platens flush with the front of the package If the package is too large for the clamps to be flush to front edge (i(به عنوان مثال، یخچال بزرگ، تراکتور و غیره) ، کلیمپ به عنوان نزدیک به لبه ممکن است.
4محصول را در مجموع 10 بار در جهت شستشوی آب فشار دهید.
5. نیروی کلیمپ را بر روی محصول بسته بندی شده با صفحه ها در موقعیت 6 × 6 اینچ ((15.2 × 15.2 سانتی متر) اعمال کنید.هر دو ابعاد افقی و عمودی در گوشه پایین جلو صفحه اندازه گیری می شوداگر بسته بندی برای قرار دادن کلیمپ 6 اینچ از لبه جلو (به عنوان مثال یخچال بزرگ، تراکتور و غیره) بسیار بزرگ است، کلیمپ را تا حد ممکن به این موقعیت نزدیک کنید.
1)شماره استثنا
1: برای محصولات بزرگ با یک لغزش ظاهری قابل مشاهده،آزمایش کلیمپ آفست انجام نمی شود اگر محصول فراتر از هیچ بخشی از اسکید گسترش نیافته و نوعی نمودار یا یادداشت دستکاری وجود داشته باشد که نشان می دهد فقط از اسکید کلیمپ کنید.اگر هیچ گرافیکی وجود نداشته باشد یا این را نشان ندهد یا برخی از سرپوش های فراتر از اسکید وجود داشته باشد، سپس کل پروتکل آزمایش کلیمپ انجام می شود.
2) شماره استثنا
2: اگر ارتفاع محصول، زمانی که در جهت حمل عادی قرار گرفته است، ≤ 12 اینچ باشد، آزمایش آفست 6x6 اینچ انجام نمی شود.
6محصول را به طور کلی 10 بار با کلیمپ در موقعیت 6 x 6 اینچ از زمین بکشید.
7مرحله پنجم رو تکرار کن2.5 به جز با موقعیت کلیمپ 2x6 اینچی.آفست 2 x 6 اینچ شبیه به آفست 6 x 6 اینچ است به جز اینکه صفحه ها به گونه ای جهت گرفته شده اند که آنها 2 اینچ از کف و 6 اینچ از لبه جلو بسته هستنداگر بسته بندی برای قرار دادن کلیمپ ها 2 اینچ از لبه جلو (به عنوان مثال، یخچال بزرگ، تراکتور و غیره) بسیار بزرگ است، کلیمپ را تا حد ممکن به این موقعیت نزدیک کنید.
8- بازپرداخت آبشویی و بازپرداخت آبشوری در تمام طرف های دیگر محصول که در گرافیک دستکاری به عنوان قابل قبول برای دستکاری کلیمپ نشان داده شده است، تکرار شود.
با توجه به استانداردهای حکم، اگر یک آیتم وجود دارد که در آزمون شکست خورده است، پس از آن به جلو ارسال ¢ آزمون شکست ورق دستکاری
روش آزمایش فشرده سازی کلیمپ محصولات کوچک
قبل از آزمایش کلیمپ، بررسی کنید که کلیمپ برای استفاده از شاخص نیروی کلیمپ. شاخص باید بین محور نقاط مفصل صفحه قرار گیرد تقریبا 1/2 راه تا صفحه.
در طول آزمایش فشرده سازی کلیمپ از محصولات کوچک، 4 نمونه به عنوان شرح زیر مورد استفاده قرار می گیرد.
| 1اگر در هنگام جهت گیری برای آزمایش کلیمپ (بر اساس نمودار دستکاری) ، لبه های عمودی به صفحه های یک نمونه واحد ≤ 24 ′′ (61cm) باشد،سپس نمونه 4 باید در جهت گیری کنار هم قرار گیرد همانطور که در شکل 1 نشان داده شده است ((با 2 نمونه در پایین و 2 نمونه در بالا) |
| 2اگر در هنگام جهت گیری برای آزمایش کلیمپ، لبهای عمودی به صفحه های یک نمونه واحد > 24 ′′ (61 سانتی متر) باشند، پس از آن 4 نمونه باید در جهت گیری بالا به پایین قرار گیرند.وقتی که 4 درجه بالا قرار داده می شود، هرکدام از نمونه ها کاملاً بالای صفحه قرار دارند،این نمونه فقط در این جهت گیری می تواند از کلیمپ برداشته شود ((شکل 3 نشان می دهد که 3 MHC برای آزمایش کلیمپ آماده هستند و نمونه چهارم از آزمایش در این جهت گیری برداشته شده است) |
| 3 هر بار که نمونه ها قفل می شوند، این نیروی باید حداقل برای 15 ثانیه و نه بیشتر از 1 دقیقه اعمال شود. |
| ۴- نیروی کلیمپ را بر روی نمونه ها با تخته ها که روی زمین قرار دارند اعمال کنید و نمونه ها را با لبه جلو تخته ها بشویید (شکل ۲ را ببینید).اگر نمونه ها خیلی بزرگ باشند برای اینکه کلیمپ ها به لبه جلو برسندتا جایی که ممکن است به لبه نزدیک کنید. |
| 5محصول را به طور کلی 10 بار با کلیمپ ها در جهت شستشو بستن. |
| 6. نیروی کلیمپ را بر روی محصول بسته بندی شده با صفحه ها در یک موقعیت 2 × 2 اینچ آفست اعمال کنید ((شکل 3 را ببینید).هر دو ابعاد افقی و عمودی در گوشه پایین جلو صفحه اندازه گیری می شوداگر بسته بندی برای قرار دادن کلیمپ ها 2 اینچ از لبه جلو بسیار بزرگ است، کلیمپ را تا حد ممکن به این موقعیت نزدیک کنید. |
| 7محصول را به طور کلی 10 بار با کلیمپ ها در موقعیت آفسیت کلیمپ کنید. |
| 8. تکرار شستشو و 2x2 اینچ آفست کمپینگ در تمام طرف های دیگر از محصول که در گرافیک دستکاری به عنوان قابل قبول برای دستکاری کلیمپ مشخص شده است. لطفا توجه داشته باشیدبسته به هندسه جعبه، شما می توانید هم جهت گیری کنار هم و هم جهت گیری بالا به پایین را در طول آزمایش کلیمپ استفاده کنید. |
