جزئیات محصول:
پرداخت:
|
| قدرت: | الکترونیکی | منبع تغذیه: | AC110V / 60Hz؛ 220V / 50Hz |
|---|---|---|---|
| نام محصول: | دستگاه های اندازه گیری نوری | تایپ کنید: | ابزار اندازه گیری تصویر نوری میکرو چاپگر |
| کاربرد: | ماشین آلات ، قالب ، ابزار ، ابزار ، الکترونیک ، صنعت نور ، اتاق اندازه گیری | دامنه چرخش: | 0 ~ 360 درجه |
| برجسته: | ,,optical measuring equipment |
||

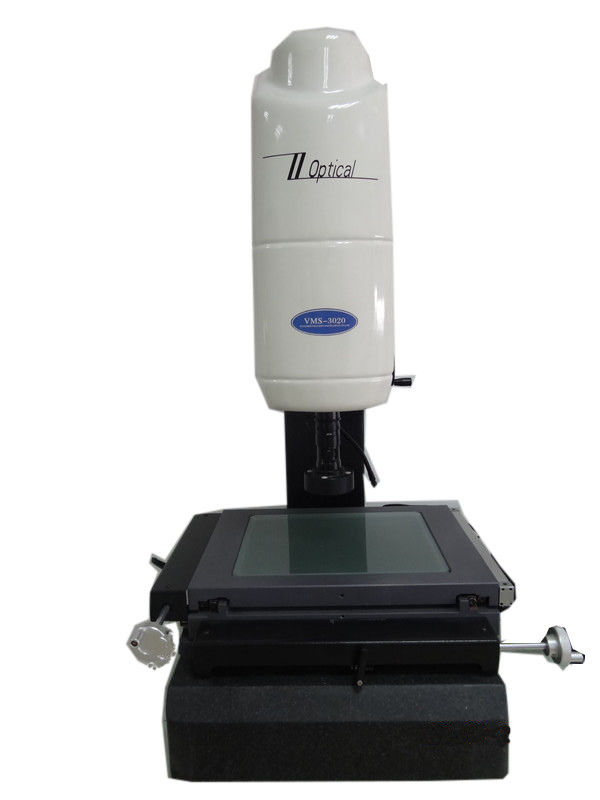

ابزار اندازه گیری نوری میکرو پرینتر برای قالب / ابزار ، دقت بالا
صنعت قابل اجرا:
ابزار اندازه گیری تصویر نوری میکرو چاپگر به طور گسترده ای در ماشین آلات استفاده می شود ، قالب ها ، ابزارها ، ابزارها ، الکترونیک ، صنعت نور ، اتاق های اندازه گیری و کارگاه ها برای نوعی تجهیزات اندازه گیری تست ضروری هستند.
شرح تجهیزات:
این دستگاه اندازه گیری تصویر نوری میکرو پرینتر is a set of optical, mechanical, electrical, computer integration, high precision optical measuring instruments. مجموعه ای از ادغام نوری ، مکانیکی ، الکتریکی ، رایانه ای ، ابزار دقیق اندازه گیری نوری با دقت بالا است. Micro-printer optical image measuring instrument can efficiently detect a variety of complex shape the contours of the workpiece size and surface status, such as templates, punching pieces, cams, threads, gears, form cutter and other tools, cutting tools and parts. ابزار اندازه گیری تصویر نوری میکرو پرینتر می تواند به طرز مؤثر و متنوعی از شکل پیچیده و متناسب با اندازه قطعه کار و وضعیت سطح آن ، مانند قالب ها ، قطعات پانچ دار ، کم ، موضوعات ، نخ ها ، چرخ دنده ها ، برش فرم و سایر ابزارها ، ابزار برش و قطعات را تشخیص دهد.
پارامتر فنی:
| مدل | HD-HB12 پروژکتور هماهنگ | HD-HB16 پروژکتور هماهنگ | |||||||
| صفحه نمایش طرح ریزی | Φ330 میلی متر | Φ425 میلی متر | |||||||
| Rotation range:0~360° ; دامنه چرخش: 0 ~ 360 درجه؛ Rotation Digital Resolution: 1′or 0.01° وضوح دیجیتال چرخش: 1′or 0.01 درجه | |||||||||
| ماده آینه | بزرگنمایی | 10 X (ضروری) | 20X (گزینه) |
50X (گزینه) |
100X (گزینه) | 10X (ضروری) |
20X (گزینه) |
50X (گزینه) |
100X (گزینه) |
| فاصله کاری: | 77.7 | 44.3 | 38.4 | 25.3 | 103.9 | 95.1 | 65.7 | 35.0 | |
| میدان دید در شی: | Φ30 | Φ15 | Φ6 | Φ3 | Φ40 | Φ20 | Φ8 | Φ4 | |
| جدول | اندازه | 408 X 126 | 126 40 408 | ||||||
| محدوده اندازه گیری | X=200 , Z=100 ; X = 200 ، Z = 100؛ Y=75( Focusing ) Y = 75 (تمرکز) | X=200 , Z=150 ; X = 200 ، Z = 150؛ Y=75( Focusing ) Y = 75 (تمرکز) | |||||||
| X با وضوح صفحه نمایش دیجیتالی محور Z: 0.0005 میلی متر ، خطای نشانه مختصات ≤ (3 + L / 200) میکرومتر | |||||||||
| سیستم پردازش داده ها | DP300 multi-function data processing system, all the Chinese showed they can do more sampling, coordinate rotation, point. DP300 سیستم پردازش داده چند منظوره ، همه چینی ها نشان دادند که می توانند نمونه برداری بیشتری انجام دهند ، چرخش مختصات ، نقطه را انجام دهند. Line. خط Circle. دایره. Distance. فاصله Angle measurement اندازه گیری زاویه | ||||||||
| روشنایی | انتقال 24V 150W ، منعکس کننده 24 ولت 150 وات (با لامپ هالوژن) | ||||||||
| قدرت | 110V / 220V (AC) ، 50Hz / 60Hz ، قدرت 400W | ||||||||
| اندازه | (L × W × H) 1147 × 556 × 964 | (L × W × H) 1360X580X1170 | |||||||
| وزن | 200 کیلوگرم | 200 کیلوگرم | |||||||
| گزینه ها | Micro-printer, optical Edge Detector, M2D software; میکرو چاپگر ، اپتیکال Edge Detector ، نرم افزار M2D؛ detailed description see Annex projector. توضیحات مفصل ، به پروژکتور ضمیمه مراجعه کنید. | ||||||||
