جزئیات محصول:
پرداخت:
|
| نام محصول: | ابزار تست بسته بندی | قدرت: | الکترونیکی |
|---|---|---|---|
| معیارهای طراحی: | ASTM D6055 | حداکثر وزن آزمون: | 500 کیلوگرم |
| وضوح: | 1 / 100،000 | سرعت بلند کردن: | 50-300 میلی متر در دقیقه ، سرعت ثابت را تنظیم کنید |
| برجسته کردن: | ,,packaging drop test equipment |
||

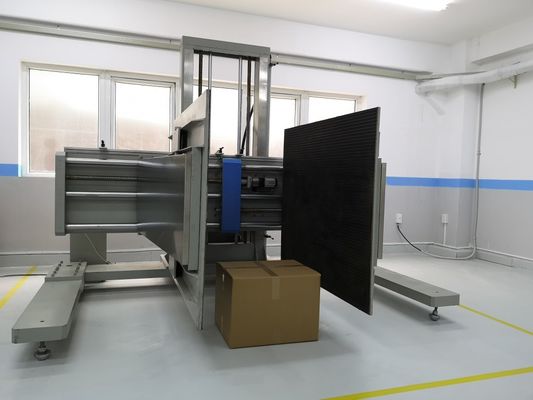

دستگاه تست تراکم کنترل PLC ، تجهیزات تست بسته بندی ASTM D6055
مشخصات فنی
دستگاه تست بستن بست
دستگاه تست گیره 1.Package
2. به ASTM D6055
کنترل 3.PLC
پارامترها
| استاندارد طراحی | ASTM D642، ASTM D6055، استاندارد شرکت SEARS |
| شکل نمونه | بسته حمل و نقل موازی |
| حداکثر وزن آزمون | 500 کیلوگرم |
| فشار بستن | فشار 400-3000Lb (قابل تنظیم) را می توان با توجه به نمودار حمل و نقل روی نمونه آزمایش بر روی سطح مربوطه اعمال کرد |
| اندازه تخته سه لا | H48in * D48in |
| تنظیم ارتفاع صفحه بست | 0-1000 میلی متر |
| سرعت بلند کردن | 50-300 میلی متر در دقیقه ، سرعت ثابت را تنظیم کنید |
| پهنای صفحه | 200-2000 میلی متر |
| ابعاد | 2000 * 2800 * 2350mm |
| دقت سنسور | 1/100000 |
| دقت اندازه گیری | 1٪ |
| دقت جابجایی بستن | ± 0.5MM |
| کنترلر قدرت | صفحه نمایش لمسی نمایشگر چینی حداکثر پشت سر هم است |
| الزامات تقسیم | دو صفحه جمع شده به صورت موازی و صاف و بدون تغییر شکل در شرایط کار ، حالت عمودی بین اسپلینت و کف ، ضخامت آتل 1515 میلی متر، است ، اسپلینت می تواند عمل و چرخه بستن ، باز شدن ، بالا آمدن و پایین آمدن را درک کند. چرخه |
| حالت توقف خودکار | حد بالا و پایین را متوقف کنید |
| حالت انتقال | موتور سروو نیروی گیره را کنترل می کند ، و کنترل های موتور AC افزایش و سقوط می کنند |
| دستگاه محافظت | محافظت در برابر نشت ، دستگاه محدودیت سفر |
| ولتاژ کاری | AC 220V / 50HZ |
محافظت از ایمنی
حفاظت از اضافه بار ، حفاظت از ولتاژ و دستگاه حفاظت از موقعیت محدود
روش تست فشرده سازی گیره از محصولات بزرگ
1. قبل از قرار دادن محصول بسته بندی شده بین پلاکت ها ، تأیید کنید که نیروی گیره با استفاده از نشانگر گیره است.این نشانگر باید بین محورهای نقاط قوزه پلاتین تقریباً 1/2 از پیمایش صفحات قرار گیرد.
2. هر زمان که محصول بسته شده باشد ، نیرو باید حداقل 15 ثانیه اعمال شود و از 1 دقیقه تجاوز نکند.
3. نیروی پلاستیکی را روی نمونه بچسبانید و پلاستونهایی که روی زمین قرار دارند و لبه جلویی پلاتها را که در قسمت جلوی بسته قرار دارند ، بکشید (به عکس پلاتین شفاف 4 مراجعه کنید).اگر بسته بندی خیلی بزرگ است تا گیره ها به لبه جلویی (مثل یخچال بزرگ ، تراکتور و غیره) سرازیر شوند ، تا حد امکان به لبه نزدیک شوید.
4- کل محصول را 10 بار در جهت گرگرفتگی ببندید.
5- نیروی گیره را بر روی محصول بسته بندی شده با پلاکت ها در حالت افست 6 6 6 اینچ (15.2x15.2cm) اعمال کنید (شکل 5 را ببینید).هر دو بعد افقی و عمودی افست در گوشه پایین جلوی پلاتین اندازه گیری می شود.اگر پکیج خیلی بزرگ است تا گیره 6 اینچ از لبه جلوی آن قرار بگیرد (یعنی یخچال بزرگ ، تراکتور و غیره) ، گیره را تا حد ممکن نزدیک به این موقعیت قرار دهید.
1) استثناء شماره 1: برای محصولات بزرگ با یک اسکیت خارجی مشهود و قابل مشاهده (نگاه کنید به شکل 6) ، آزمایش محصول گیره افست انجام نمی شود اگر محصول فراتر از هر قسمت از ترمز کشیده نشود و نوعی دست زدن به گرافیک یا یادداشت وجود داشته باشد. که نشانگر بستن فقط از روی ترمز است.اگر هیچ گرافیکی وجود نداشته باشد یا این را نشان ندهد یا فراتر از آن وجود داشته باشد ، تمام پروتکل تست گیره انجام می شود.
2) استثناء شماره 2: اگر ارتفاع محصول ، هنگامی که در جهت حمل و نقل عادی خود قرار دارد ، 12 اینچ باشد ، آزمایش افست 6 x6 اینچی انجام نمی شود.
6. در حالت افست 6 6 6 اینچ ، 10 بار محصول را با گیره ببندید.
7. مرحله 5.2.5 را تکرار کنید مگر اینکه با یک موقعیت گیره افست 2 x6 اینچ باشد.جبران 2 x6 اینچی شبیه به جبران 6 x6 اینچی است به جز پلاک ها به گونه ای گرا هستند که از کف 2 اینچ و 6 اینچ از لبه جلوی بسته عقب هستند.اگر پکیج خیلی بزرگ است تا بتوانید گیره ها از لبه جلوی 2 اینچ قرار گیرند (یعنی یخچال بزرگ ، تراکتور و غیره) ، تا حد امکان به این موقعیت بست کنید.
8. بستن گرگرفتگی و جبران افقی را در همه طرف های دیگر محصول که در گرافیک های دستکاری نشان داده شده است ، برای کار با گیره قابل قبول تکرار کنید.
مطابق با استانداردهای حكم ، اگر یكی از این آزمایشات انجام نشد ، پس از آن می توانید برگه كنترل عدم موفقیت را ارائه كنید
مولفه های:
|
نیروی بستن: |
50-3000 کیلوگرم |
|
اندازه تخته بست: |
1200 در 1200 میلی متر |
|
حداکثر فضای بستن: |
1200 در 1200 در 1200 میلی متر |
|
حداقل فضای بستن: |
400 در 1200 در 1200 میلی متر |
|
سرعت بستن: |
5-50 میلی متر در دقیقه |
|
فضای بالا به پایین: |
100-600 میلی متر ، قابل تنظیم ، قابل تنظیم است |
|
ابعاد: 3 |
810 تا سال 1900 تا 2100 |
|
وزن: |
800 کیلوگرم |
|
قدرت: |
380v / 50Hz |
|
سیستم کنترل: |
کنترل برنامه ریزی شده PLC |
روش تست فشرده سازی گیره محصولات کوچک
قبل از آزمایش گیره ، بررسی کنید که گیره برای استفاده از نشانگر نیروی گیره است.این نشانگر باید بین محورهای نقاط قوزه پلاتین تقریباً 1/2 از پیمایش صفحات قرار گیرد.
در طول تست فشرده سازی گیره از محصولات کوچک ، 4 نمونه به شرح ذیل مورد استفاده قرار می گیرد.
اگر اگر جهت تست گیره (بر اساس گرافیک هندلینگ) طرفین عمود بر پلاک های یک نمونه واحد 24 ((61 سانتی متر) قرار بگیرند ، باید 4 نمونه در یک "کنار هم" قرار بگیرند همانطور که نشان داده شده است. به شکل 1 (با 2 نمونه در پایین و 2 نمونه در بالا)
2. اگر برای تست گیره طرفین عمود بر پلاک های یک نمونه قرار داشته باشند> 24 ”(61 سانتی متر)” ، باید 4 نمونه در جهت بالا از پایین قرار داده شود همانطور که شکل 2 نشان داده شده است. اگر در صورت قرار دادن 4-ارتفاع ، هر یک از نمونه ها کاملاً بالاتر از بالای پلاک ها هستند ، که نمونه را می توان در این جهت گیری از بستن جدا کرد (شکل 3 نشان می دهد 3 MHC آماده آزمایش گیره با نمونه 4 که از آزمایش در این جهت گیری خارج شده است)
3 هر بار که نمونه ها بستند ، نیرو باید حداقل 15 ثانیه اعمال شود و از 1 دقیقه تجاوز نکند.
4. نیروی پلاستیکی را بر روی نمونه ها قرار دهید تا پلاکت ها روی زمین استراحت کنند و نمونه ها با لبه جلویی پلاتها چیده شوند (شکل2 را ببینید).اگر نمونه ها خیلی بزرگ هستند تا گیره ها به لبه جلوی آن شسته نشوند ، تا حد ممکن به لبه نزدیک شوید.
5. کل محصول را 10 بار با گیره هایی که در جهت گرما قرار گرفته اند ، لامپ کنید.
6. نیروی گیره را بر روی محصول بسته بندی شده با پلاکت ها در حالت افست 2 × 2 اینچ اعمال کنید (شکل 3 را ببینید).هر دو بعد افقی و عمودی افست در گوشه پایین جلوی پلاتین اندازه گیری می شود.اگر پکیج خیلی بزرگ است تا گیره ها از لبه جلوی 2 اینچ قرار بگیرند ، تا حد امکان به این موقعیت نزدیک شوید.
7. کل محصول را 10 بار با گیره در حالت افست ببندید.
8- کمپینگ افست و فلش 2x2 اینچی را در همه طرف های دیگر محصول که در گرافیک های دستکاری مشخص شده اند ، برای کار با گیره ، تکرار کنید.لطفا توجه داشته باشید ، بسته به هندسه جعبه ، ممکن است در طول تست های گیره از هر دو جهت سمت یا سمت بالا استفاده کنید.
